仪器结构

本仪器为光机电一体化结构。

机械部分包括电机转动部分和张力机构部分。在机械传动部分是通过电机带动曲柄滑块机构实现齿条的来回平动，来带动折叠夹头的来回135°转动。此传动机构传动比较平稳，经过多年的实践检验，是比较可靠的传动方式。张力机构通过下压张力杆使张开弹簧产生变形，形成的弹簧力对被测纸样施力。(被测纸样所受力的大小由弹簧所产生的形变调节。)

仪器通过光电电路的检测能对被测纸样的双折次数进行计算，并能使电机在试样测试完毕后自动停止。同时，仪器还通过光电电路的检测实现折叠夹头的自动归位。

电器部分除了参数设定、测量显示外，还根据光电电路的检测对整机进行动作控制。此外，能够统计同组多个试样的实验数据：最大值、最小值、平均值和变异系数，并能将这些统计数据进行打印（参照附图一）。

操作控制系统功能概述

电源开关位于仪器背部靠右下处，用于控制电源通断。

操作按键

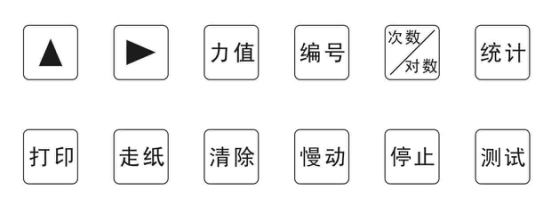

仪器操作控制系统集中布置在操作面板上，操作按键排布如下图所示，各操作按键功能如下：

“▲”键：查询已测的数据；0-9调节数用。

“►”键：  数字移动用

“力值”键： 显示所需的弹簧张力

“编号”键： 对试样编号

“次数/对数”键： 次数与对数转换

“统计”键： 显示参数的统计结果

“打印”键： 用于打印数据

“走纸”键： 用于引出打印纸

“清除”键： 用于清除单次测定数据；或清除所有测量值(连续按两次键)

“慢动”键： 使折叠夹头处于慢动状态

“停止”键： 使折叠夹头处于停止

“测试”键： 使折叠夹头处于折叠状态
