1 概述

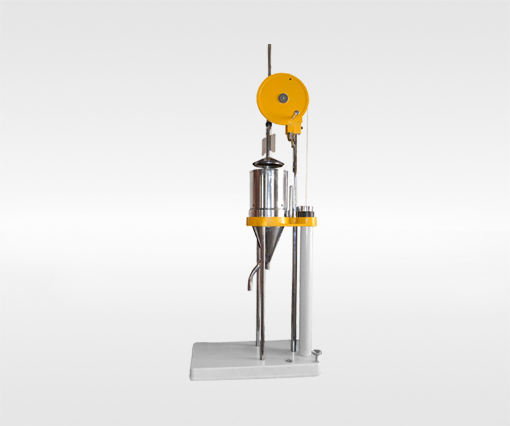

HH-DJ100型 纸浆打浆度测定仪 是纸浆滤水性能测定的专用仪器，其主要技术指标和性能参数符合国家标准《GB/T3332纸浆打浆度的测定（肖伯尔－瑞格勒法）》的有关规定。肖伯尔—瑞格勒法是测定纸浆悬浮液滤水能力的方法，纸浆打浆度测定仪是根据肖伯尔—瑞格勒法原理设计的实验室常规试验仪器。

2 主要技术特性

2.1 主要技术指标

2.2 仪器正常工作的环境条件

2.2.1 室温20℃±1℃；

2.2.2 工作台稳固，便于工作基准调节；

2.2.3 工作环境清洁、少尘；

2.2.4 无震动。

3 操作步骤及注意事项

3.1 水平调节：旋动两只调平旋钮，使水准器上的水平泡居中。

3.2 试样制备

3.2.1 取样。按规定准备2g绝干浆试样，推荐以下方法：

　　  a.　烘干法：用烘箱烘干后称取。此法较精确，但速度较慢。

　  　b.　量取法：根据浆料浓度，按2g绝干浆换算为浆料体积，用量杯量取。

　　  c.　挤压法：取少量浆料用专用挤压工具挤压，取6g挤压湿浆近似代替2g绝干浆。

3.2.3 将取得的试样放入备料量筒，先加入200ml（20℃±0.5℃）的蒸馏水，捣散浆料并搅匀。

3.2.4 继续加入蒸馏水，使水量达到1000ml。

　※ 以上试样制备方法仅供参考，标准方法请参阅GB/T3332规定。

3.3 试验

3.3.1 检查灌入室铜网，应无锈斑、破损或不平整等缺陷，若存在缺陷，应立即更换铜网。将灌入室放入水中，浸湿铜网。

3.3.2 将灌入室放在分离室上，灌入室外锥面与分离室内锥面贴合。

3.3.3 转动绳轮手柄，待密封锥体与灌入室底部接触时向下用力按，直到楔块被扣牢锁定时松手。

3.3.4 测出备料量筒中试样的温度并记录。

3.3.5 搅匀试样，迅速平稳地倒入灌入室中。

3.3.6 将标有SR刻度值的量筒放置在分离室斜管出水口下，直管下再放置另一量筒接水。

3.3.7 按动释放手柄，密封锥体自动上升，浆料进入灌入室底，纤维被置留在铜网上，水通过分离室两出水管流出。

3.3.8 到斜管出水口不再出水时，从量筒上读取打浆度值(SR)，并记录。

3.3.9 拿出灌入室，除去铜网上的浆料，清洗干净后再装回到分离室上方。

3.3.10 倒去两量筒中盛接的水，冲洗密封锥体及分离室。

3.3.11 按以上步骤更换试样进行下一次试验。

3.4 注意事项：

3.4.1 同类试样应测定2次。

3.4.2 两次误差大于4%则应重新进行试验。

4 测量结果的处理

4.1 如所取浆料为2g绝干浆，则可直接从示数量筒上读取打浆度值(SR)。

4.2 如所取绝干浆量不准确或不确定，则应对结果进行修正，方法如下（本方法对仪器清洗后，第一次试验的结果处理有效）：

1 取出置留在灌入室铜网上的浆料团的方法为：

a. 将灌入室拿出。　

b. 将仪器附件张紧圈座上的定位销插入灌入室底部外圆锥面上的孔内。

　　c. 用专用扳手转动灌入室，使灌入室上下两部分分离，取出铜网和浆料团。

　　d. 将浆料团烘干后实称质量。

2 根据读取的打浆度值和浆料团的实际烘干质量，在下图曲线上查出2g绝干浆的打浆度值。

曲线使用方法如下(假设实测打浆度为63°SR，称得浆料干燥后的质量2.1g)：

　　a. 根据实测打浆度值和浆料质量，在图上标出对应的A点。

b. 过A点作与之最靠近的曲线的平行线段AB。　　

c. 在AB线段上找到横坐标2g的点，该点的纵坐标即为2g绝干浆的打浆度值。

5 打浆度仪的校准

请参阅GB/T3332附录D肖伯尔——瑞格勒仪的保养。

6 仪器的维护与保养

6.1 灌入室和分离室

6.1.1 灌入室和分离室内壁应保持清洁，不可沾染油污。

6.1.2 保持分离室两出水口通畅，用极稀的氢氧化钠溶液清洗分离室，防止污物堵塞。如遇堵塞，不得用硬物捅刮，应用软木棒轻轻捅出污物。应定期用汽油清洗直管下端溢流口小孔。

6.1.3 仪器使用完毕，应将内壁清洗干净后干燥处理，以防锈蚀。

6.2 铜网

6.2.1 经常保持铜网清洁、完好，如有损坏，应立即更换。

6.2.2 不使用时，应保持铜网干燥，干燥前须清洗干净。

6.2.3 试验过程中，如有临时中断，应将灌入室浸入水中， 保持铜网潮湿。

6.2.4 更换铜网时，应确保放在铜网上的压紧圈不留空隙， 以防浆料进入缝隙。

6.3 其他

6.3.1 保持各部通气口和空气平衡管口畅通，防止堵塞。

6.3.2 定期向提升机构各运动部件加注润滑油，加油时应防止滴入灌入室中。

6.3.3  坚持周期送检。
